本文介绍下两种常见的平衡树,2-3树和红黑树,这两种树在工业级代码中有广泛的应用。
其中红黑树可以看成是2-3树的进化版本,理解2-3树后,对理解红黑树的平衡过程很有帮助,所以建议大家按照顺序阅读。

2-3树

计算机科学中,2–3树是一种树型数据结构,内部节点(存在子节点的节点)要么有2个孩子和1个数据元素,要么有3个孩子和2个数据元素,叶子节点没有孩子,并且有1个或2个数据元素。2–3树由约翰·霍普克洛夫特于1970年发明。

如下图三节点和二节点并存的树称为2-3树。

twoThreeTree

2-3树的性质

2-3树的性质是能够自平衡的关键。

  1. 一颗2-3树由2-节点和3-节点组成。
  2. 2-节点含有一个键和两个子节点,所有左子节点的键均小于该2-节点,右子节点的键均大于该2-节点。
  3. 3-节点含有两个键和三个子节点,所有左子节点均小于该3-节点的左键,所有右子节点均大于该3-节点的右键,中子节点的大小在左右键之间。

插入过程

向2-节点中插入新键

在节点中插入,将这个2-节点变成3-节点即可。

向一颗只含有3-节点的树中插入新键

  1. 先将数据临时存储在3-节点中,这时该节点会变成4-节点。
  2. 将该4-节点分解成三个2-节点组成的二叉查找树,即中键是父节点,左右键分别是左右子节点。

向一个父节点为2-节点的3-节点中插入新键

  1. 将新键插入到3-节点中,此时3-节点变成4-节点。
  2. 将4-节点的中键移动到父节点中,此时父节点变成3-节点。
  3. 并将原来的2-节点分解成该父节点的左右两个子节点。

分解根节点

如果出现4-节点一直向上分解的情况,直到根节点,那么将触发根节点分解。

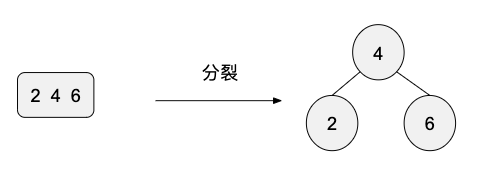

此时根节点必为4-节点,直接分解为三个2-节点,此时树高度加1。

向一个父节点为3-节点的3-节点中插入新键

  1. 将新键插入到3-节点中,此时3-节点变成4-节点。
  2. 将该4-节点的中键插入父节点中,此时父节点也变成4-节点,此时原节点变成3-节点。
  3. 将原3-节点分解成父节点的左右两个子节点。
  4. 将父节点看做原节点,重复2-4过程,直到遇到父节点是2节点,不用再继续向上分解。

树节点定义

2-3树中两种类型的树节点,这里我们为了方便,就用一个结构来表示2-节点和3-节点了。
这里的key和children都是有序的,比如用1,2,3分别表示左,中,右键,左,中,右孩子节点。
使用这个needSplit方法表示是否需要分裂,如果该节点的键数大于2,就是成为4-节点,那么就需要分裂,我们后面会将分裂实现。

查找实现

2-3树的查找实现比二叉树复杂一点,因为需要考虑三节点的情况。不过依然是一个递归的过程。

插入实现

插入的过程就比较复杂了,涉及到向上分裂,我们先看下插入,插入的话这里我们直接把键放到树节点里即可,然后判断它是否需要分裂。

每个节点插入后都是根据needSplit方法判断是否需要分裂的。

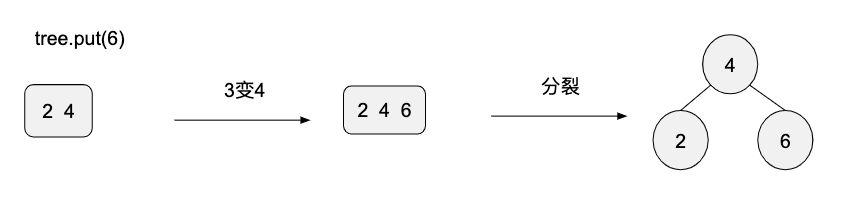

分裂过程如下:

分裂过程就是上面图中总结的几个步骤,不详细解释了,大家可以结合注释看下,2-3树的插入过程比红黑树复杂很多,有大量的指针操作,我也是费了很长时间才完成。

生成过程

我们测试下刚才的2-3树代码,采用一个顺序序列,看看2-3树能不能实现平衡。
测试代码如下:

接下来我们来画图分析下生成过程。绘图工具用的Google Drawing,如果大家需要,我可以把原图分享出来。

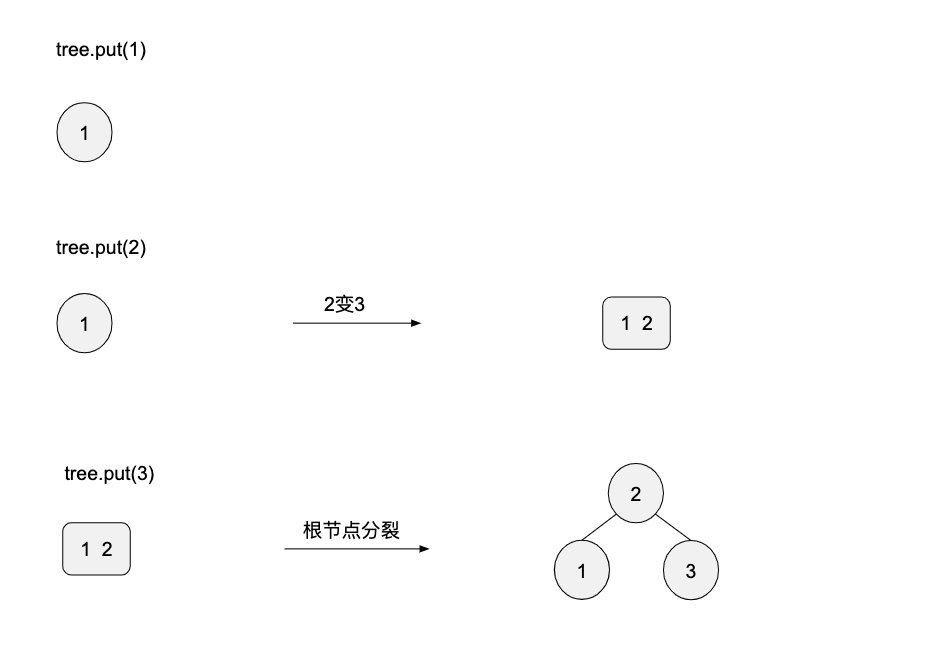

插入1-3节点的过程:
2-3树的插入之前也说过,不是向下增长的,是将要插入的键停留到当前节点中,然后向上分裂,我们可以看到插入3的时候触发了一次根节点分裂。

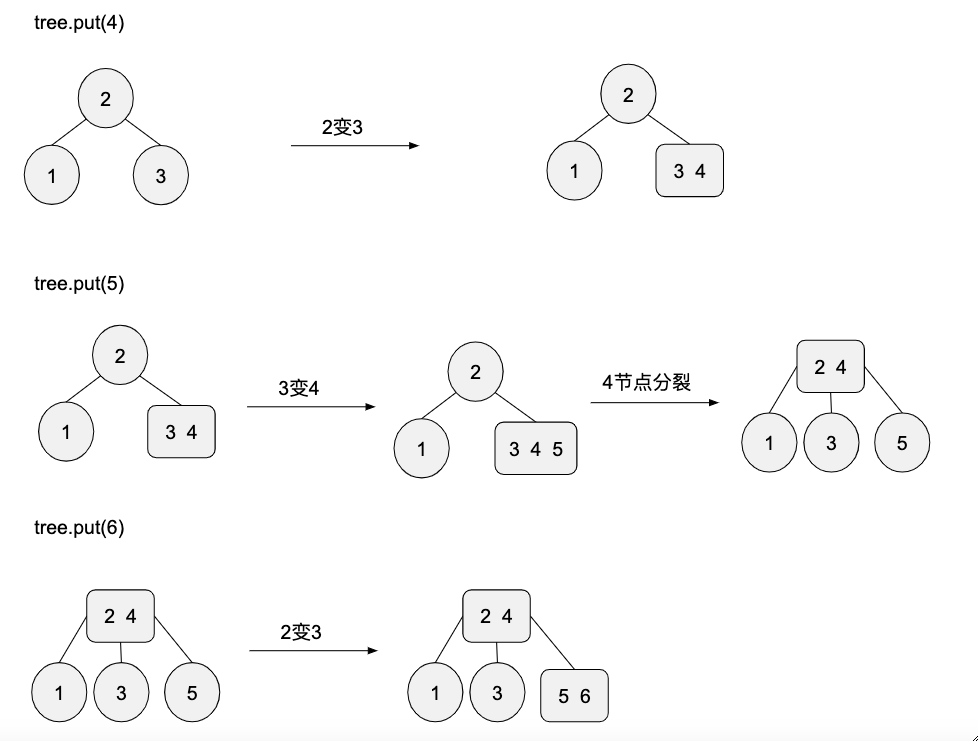

插入4-6节点的过程:
跟原来的逻辑一样,如果节点变成4-节点,那么就向上分裂。

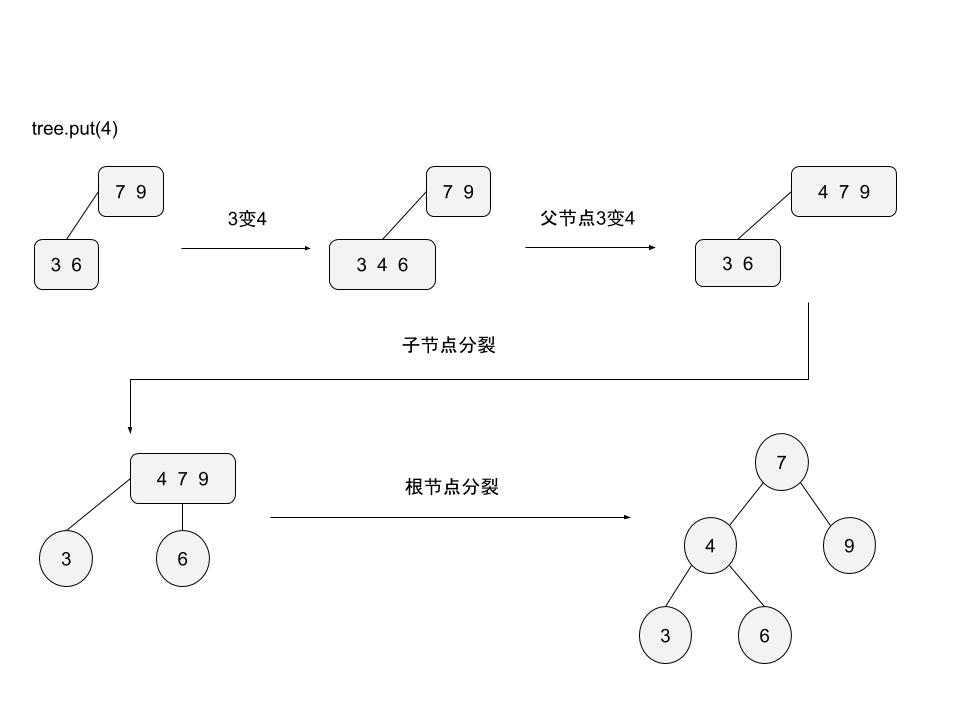

插入7节点的过程:

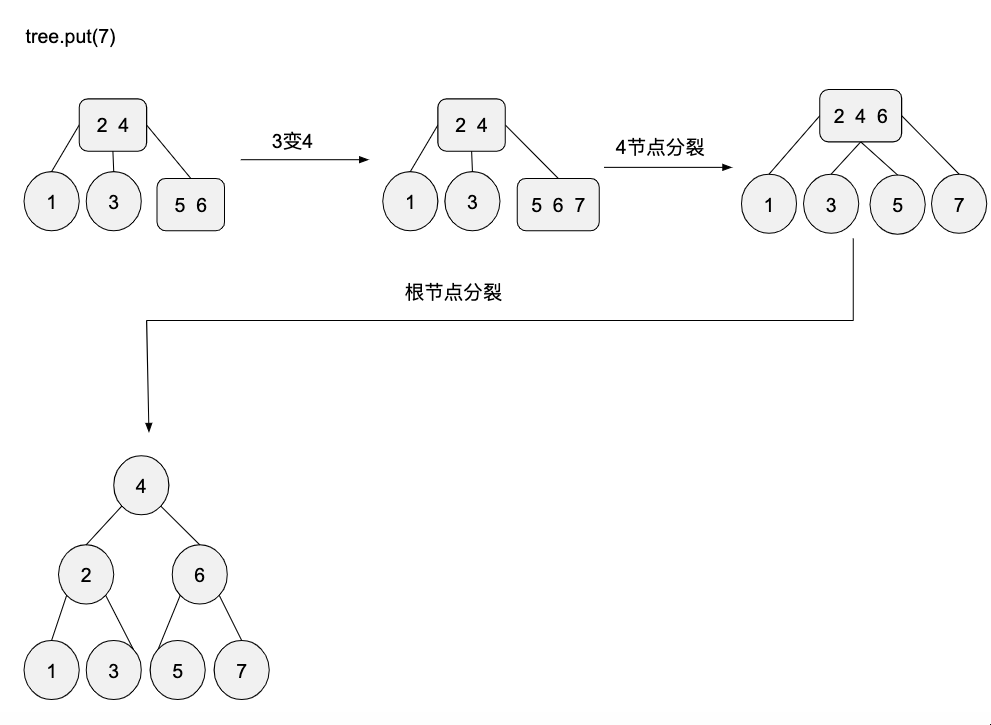

这个过程比较复杂,下面重点说下,当我们准备插入7节点时,查找到的位置是(5-6)节点,这已经是一个3-节点了,我们在这个节点插入势必会触发分裂。
插入后(5-6-7)节点向上分裂,6键上移,5,7分别分裂中左右子节点,这时上移插入到父节点导致父节点也变成3-节点,继续触发分裂,4节点上移成根节点,2,6分别变成左右子节点。

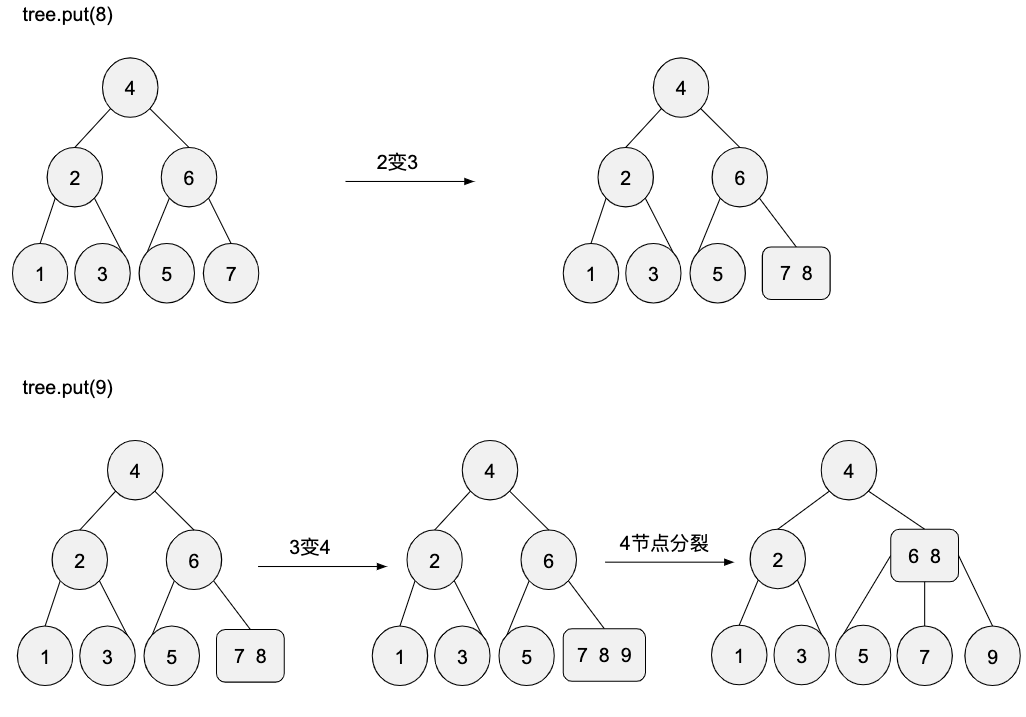

插入8-9节点的过程:
这个就是很普通的插入-分裂逻辑了,上面已经涵盖过了,不再啰嗦。

生成完后,我们看下这个2-3树明显比BST要平衡很多,查找的性能也会好很多。

完整代码实现

我已将完整代码上传到github,大家可以参考实现下。

github-TwoThreeTree

红黑树

红黑树(英语:Red–black tree)是一种自平衡二叉查找树,是在计算机科学中用到的一种数据结构,典型的用途是实现关联数组。它在1972年由鲁道夫·贝尔发明,被称为”对称二叉B树”,它现代的名字源于Leo J. Guibas和Robert Sedgewick于1978年写的一篇论文。红黑树的结构复杂,但它的操作有着良好的最坏情况运行时间,并且在实践中高效:它可以在 O(log(n))时间内完成查找,插入和删除,这里的 n是树中元素的数目。

红黑树的平衡规则

  1. 节点是红色或者黑色。
  2. 根节点是黑色。
  3. 每个叶子节点都是黑色的空节点(NIL)。
  4. 每个红节点的子节点都是黑节点,即任何路径上不能连续出现两个红节点。
  5. 从任意节点到每个叶子节点都包含相同数目的黑色节点。(黑色平衡)

红黑树的调整方法/插入过程

红黑树的处理过程是与2-3树类似,是自下而上进行生长,在向上生长的过程中,需要通过左旋,变色,右旋的来不断将树的节点进行调整,维持树的高度,达到平衡。

同时,为了方便调整,我们假设所有新插入的节点在调整之前均为红色。

左旋

如果当前节点的右节点是红色,左节点是黑色,那么当前节点需要左旋。
举例说下左旋的应用场景。

rbTree_rotateLeft

这个比较典型的情况是在根节点插入一个大于自己的键的情况下,即当前节点小于要插入的节点。如本例中

会触发左旋。

左旋的java实现

变色

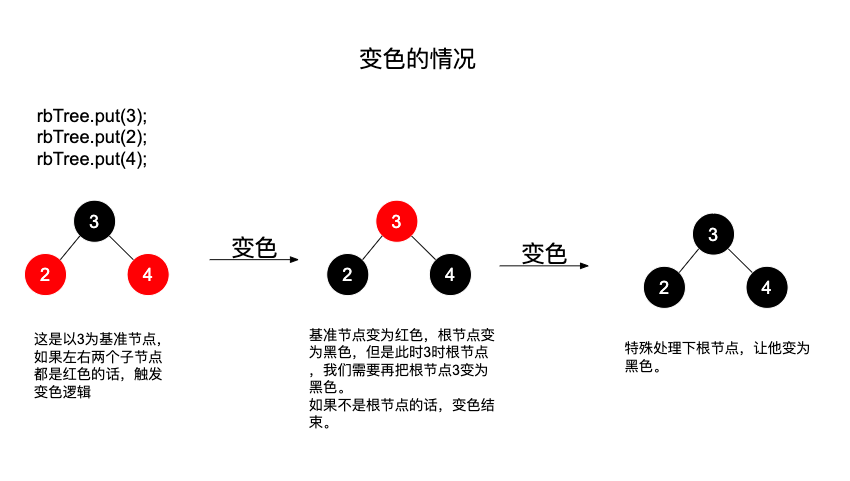

如果当前节点的左右两个子节点皆为红色的话,那么会触发变色逻辑,如下例。

rbTree_flipColor

我们看下变色的Java实现。

右旋

右旋比较复杂,一般伴随有变色和左旋,变色和左旋前面已经介绍过了,我们看下出现右旋的情况。
如果当前基准节点的左子节点和左孙子节点(左子节点的左子节点)都为红色,此时违反了红黑树平衡原则的第四条,此时我们需要右旋解决这种情况。

rbTree_rotateRight

我们看下右旋的Java实现

树节点定义

与二叉树的节点相比只多了个颜色字段,表示红或者黑。

插入代码实现

红黑树的插入和BST的插入很像,只不过多了个修复的过程,这个修复根据上面所说的基础操作来维持红黑树的平衡。

BST的插入操作

递归的寻找左右子节点进行插入,我们不多介绍了,看下红黑树的版本。

看到了吧,多个个fixupAfterPut方法,这个方法就是将红黑树修复平衡的。
我们看下实现,其实就是借助上上面的旋转和变色,然后依赖递归将基准节点逐渐向上转移,最后到根节点。
这个过程也足以证明红黑树的自下向上生长的。

查找

红黑树的查找过程与BST一致,这里我简单写个递归版本。

生成过程

看完了红黑树的平衡过程后,我们一起来看下在插入极端数据(1,2,3,4,5,6,7,8,9)的情况下,二叉树是如何保持平衡的。
我们一次向树中插入一个顺序序列,这个序列对BST能造成最大程度的破坏,使BST能够变成一个线性结构,我们看下红黑树的表现如何。
测试代码如下:

接下来我们以图片来演示下红黑树的平衡过程。

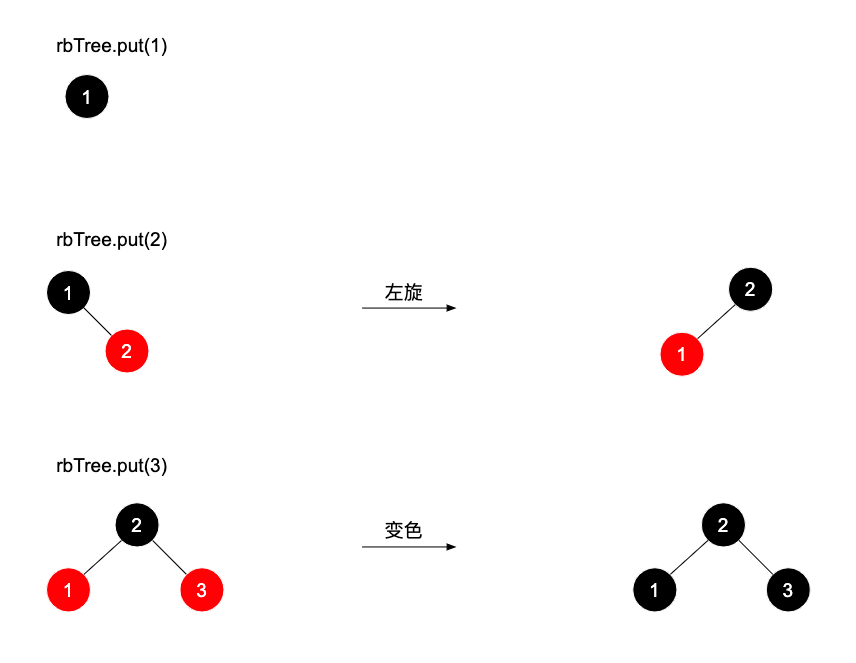

向节点中插入1-3的过程,这个时候涉及到创建根节点,左旋。

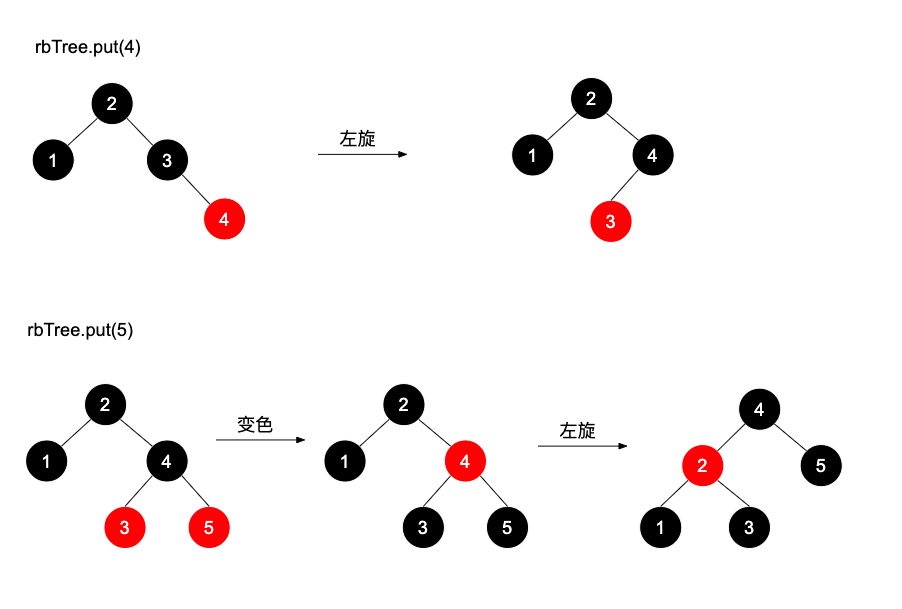

然后是插入4-5节点的过程,插入4时,4是3的右红子节点,所以需要以3为基准进行左旋;
插入5节点时,3和5节点均为红色,所以需要以4为基准进行变色,变完色后发现4又是2的右红子节点,所以又需要以2为基准左旋。


接下来是插入6-7节点,插入6节点时需要左旋,原因跟上面一样,不多解释;
插入7节点时,5,7节点均为红色,需要向上变色,变完色后,发现2,6节点均为红色,接着向上变色,但是上面是根节点了,强制变为黑色。
于是整个数都变成黑色的了,不要觉得奇怪,它仍然满足红黑树上面的5条性质。


最后是插入8-9节点的过程,插入8节点时触发左旋,插入9节点时触发变色。


红黑树到这里就生成完了,我们可以看到,在每一步时,都满足红黑树的5条平衡性质。
我们来对比下BST的生成树和红黑树的生成树,可以看出红黑树明显比BST矮了很多,而BST已经退化成线性结构了,查找的时间复杂度分别为O(n)和O(logn)。


完整代码

我把这个代码实现放到github上了,如果大家有兴趣可以看下。
github-RBTree

2-3树与红黑树对比

2-3树和红黑树都有良好的平衡性,但是2-3树的实现实在太过复杂,并且需要频繁的创建新节点(分裂),所以后来几乎都用红黑树来代替2-3树了,红黑树对平衡的要求没有那么严格,但是代码较为简单清晰(相比其他平衡树),所以在计算机的领域有着广泛的应用。

红黑树其实是起源于2-3树的,把红黑树的每个红链接(节点)画平,可以看出它就是一个2-3树,它是用左旋,右旋,变色这三种基础操作代替了2-3树向上分裂的过程。


借算法的一张图,说明下这个结论。

最后

算上画图和代码实现,这篇文章写了很长时间(大约一周了),但是还是有很多逻辑没有介绍到,比如这两个树的删除操作,删除操作是插入的逆过程,比插入还要复杂,如果后面有时间我再写一篇文章介绍吧。

希望大家看了能有收获,有什么问题或没看懂的地方可以在下方留言,我会及时回复:-)
